Halvlederlaserpumpe dioder

Полупроводниковые LaserdioderPakning til fiberlasere er enheder med fiberudgang, normalt baseret på halvlederteknologien fra AlgaAs II-V, der udsender 800–1000 nm i bølgelængdeområdet (oftest 915 eller 976 nm).

De kan opdeles i to hovedkategorier:

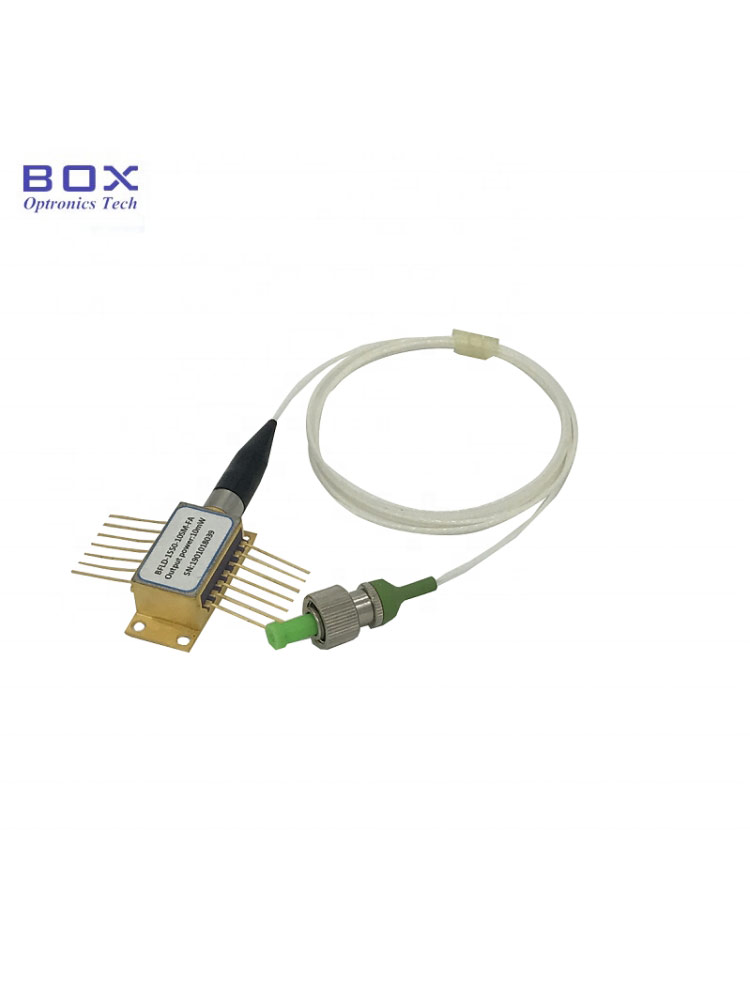

Diameteren af kernen i enkelt -modet fiber i enkelt -modede halvlederlaserdioder med fiberudgang er normalt flere mikron (for eksempel er diameteren af kernen i fiberen med en bølgelængde på 1 mikron ca. 6 mikron, og fibre med en bølgelængde på 1,5 mikroner er ca. 9 μm, hvilket er ca. 6 gange mindre). I en sådan diode fokuserer lyset fra en lille halvlederlaserdiode med slutstråling i kernen i fiberen med en diameter på ca. 6 mikron. Denne type halvlederlaserdioder samles normalt i en "sommerfugl" -legeme med en termoelektrottermoelektrisk køler indbygget i sagen (nu er det mere populært for enheder af en mindre formfaktor). Disseполупроводниковые LaserdioderMed fiberudgang er de normalt i stand til at udvikle udgangseffekt fra 300 MW til 1,5 watt. De bruges til at pumpe aktive fibre med en enkelt -lagsskal. De vigtigste leverandører af en-fashioned halvlederlaserdioder med pumpning på 915/976 nm er virksomheder, der i slutningen af 1990'erne udviklede en forretningsfiberforstærkervirksomhed (EDFA: Erbium Alloy Fiber Amplifier) til telekommunikationsmarkedet.

Multimodiske fibre i multi -doon halvlederlaserdioder med fiberudgang har en større diameter, hvilket gør det muligt for dem at modstå højere niveauer af optisk effekt. Standardversioner har normalt diameteren på kernen 62, 100, 200, 400, 800 og endda> 1000 mikron. Jo mindre diameter, jo lettere er det at fokusere lyset fra fiberen til et lille punkt ved hjælp af en linse eller et mikroskopobjektiv. Multimodiske halvlederlaserdioder med fiberudgang er normalt baseret på krystaller af halvlederlaserdioder med en bred side af sidestrålingen. De kan også opdeles i to kategorier:

Enkelt -emitter halvlederlaserdioder, hvor en krystal af en halvlederlaserdiode op til 20 W normalt er forbundet til en halvlederlaserdiodestørrelse på 105 mikron (kerne) og 125 mikron (skal).

Multi -Emitter -halvlederlaserdioder er baseret på adskillige krystaller af halvlederlaserdioder, der er forbundet til en fiber, og tilvejebringer et skalerbart effektniveau på op til 89 MW.
