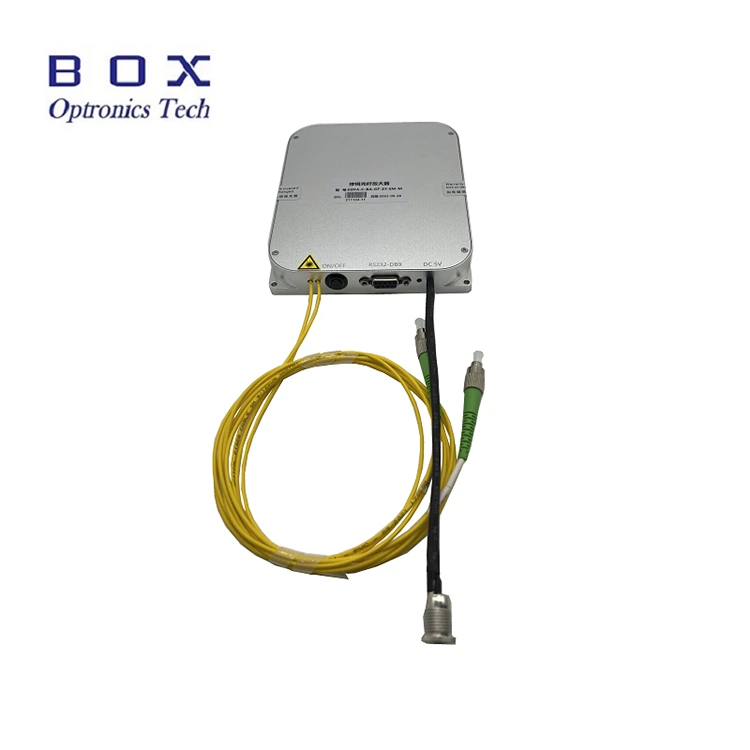

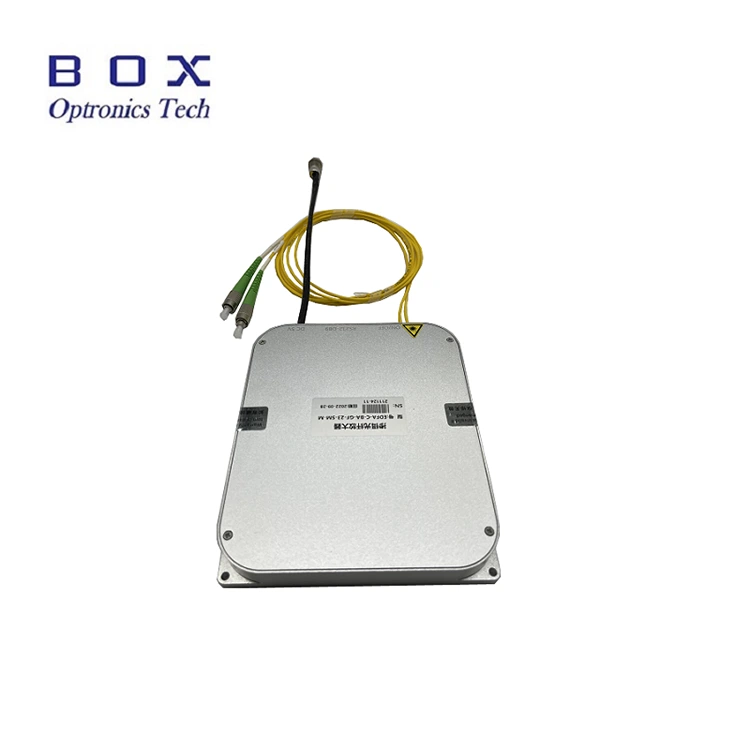

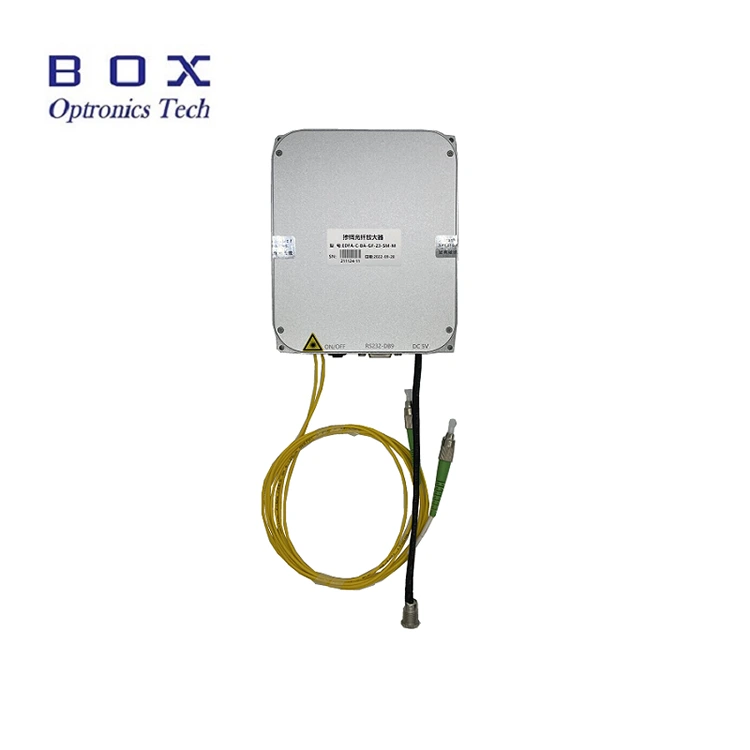

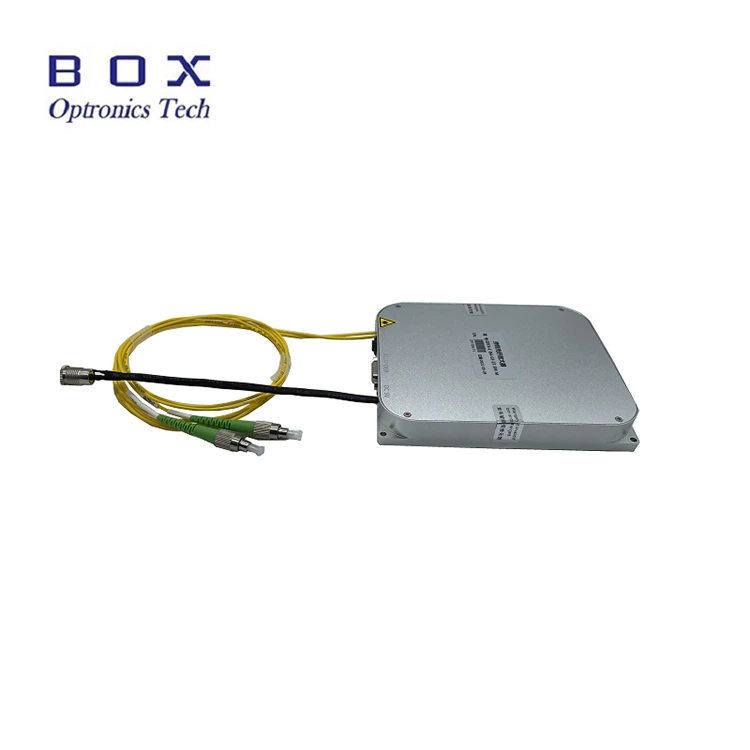

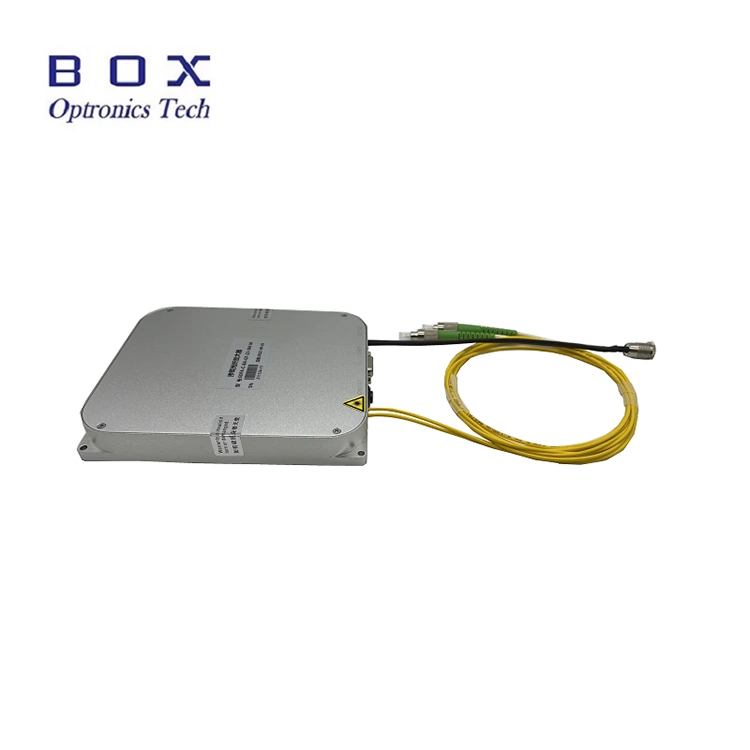

Højeffekt EDFA-forstærker, mens den opretholder polarisering af L-båndet

Højeffekt EDFA-forstærker, mens den opretholder polarisering af L-båndet

1. Introduktion til den højeffekt EDFA-forstærker, mens polariseringen af ​​L-båndet opretholder l-båndet

High-power EDFA amplifier while maintaining polarization of the L-band on the Erbiev fiber (Eydfa-HP) is based on the principle of laser enhancement of the optical signal in a fiber, doped with an erbine, using a unique multi-stage design of optical amplification and reliable technology of dissipation of high-power laser heat to achieve a powerful laser laser signal in the The wavelength range 1570–1605 nm. På grund af sin høje effekt og lave støjniveau kan det bruges i fiberoptisk kommunikation, lidarer osv.

2. funktioner i EDFA-forstærkeren med høj effekt, mens den opretholder polarisering af L-båndet

Høj udgangseffekt (10 W);
Høj forstærkningsfaktor;
Den fulde lyssti med bevarelse af polarisering.

3. Fortsættelsen af ​​højeffekten EDFA-forstærker, mens L-båndets polarisering opretholdes.

Fiber -optisk kommunikation;
Fiber -Fiber -sensor;
Fiberfiberlaser.

4. Optoelektriske egenskaber ved EDFA-forstærkeren af ​​høj effekt, mens han bevarer polariseringen af ​​L-båndet

Parametre		Arbejdsenhed	betydninger	Noter
Arbejdsbølgelængde		Nm	1570 ~ 1605	individuel
Indgangseffekt		DBM	-6 ~+10
Mættet udgangseffekt		DBM	27/30/33/35/37/40	@ 0dbm indgang
Justerbar udgangseffektområde		-	10%~ 100%
Antallet af støj		Db	<6.0	@ 0dbm indgang
afhængig af polariseringsarmering		Db	<0,5
spredning af polariseringsmode		PS	0.5
Ekstinans polariseringskoefficient		Db	23 (type), 20 (i)
Isoleringsindgang/output		Db	> 35
Type fiber		-	PM1550
Stikket		-	FK / APK	Kun til testkraft
Operationstilstand		-	APK / APK
Dimensioner	27/30/33/35dbm	Mm	260 (w) × 320 (d) × 120 (h)	Bord på bordet
	37/40dbm		360 (w) × 350 (d) × 120 (h)	Bord på bordet
	27/30/33/35dbm		125 (w) × 150 (d) × 30 (h)	modul
	37/40dbm		139 (w) × 235 (d) × 70 (h)	modul
strømforsyning		V.	AC 110 ~ 240V, <150W@ 25 ℃	Bord på bordet
			12V DC, <60W	modul
Styringstilstand		-	RS232 efter kommunikation	modul
Kommunikationsgrænseflade		-	DB9ZHENSKY	modul
driftstemperatur		℃	-5 ~ +35
Udvalget af arbejdsfugtighed		%	0 ~ 70

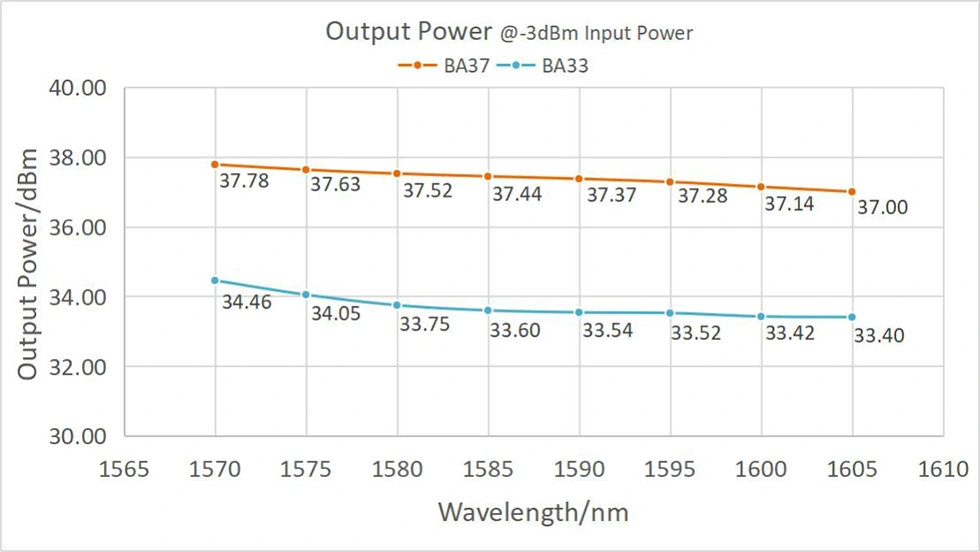

5. En typisk karakteristisk kurve:







6. Levering, levering og vedligeholdelse

Alle produkter blev kontrolleret, før de sendte;

Alle produkter har en garanti på 1 år. (Efter den kvalitetsgaranti, begynder indsamlingen af ​​passende vedligeholdelsesgebyrer.)

Vi værdsætter din virksomhed og tilbyder en instant7-dages returpolitik. (efter 7 dage efter modtagelse af varer);

Hvis de varer, du køber i vores butik, ikke har perfekt kvalitet, det vil sige, de fungerer ikke elektronisk i henhold til producentens specifikationer, skal du blot returnere dem til os for at erstatte eller returnere pengene;

Hvis varerne er defekte, skal du underrette os inden for 3 dage efter leveringsøjeblikket;

Eventuelle poster skal returneres i den oprindelige tilstand for at have ret til at vende tilbage eller erstatte;

Køberen er ansvarlig for alle afholdte leveringsomkostninger.







7. Ofte stillede ofte spørgsmål

Spørgsmål: Hvad er applikationer og nøjagtighed af bølgelængden?

A: Bokset optik kan give bølgelængden af ​​CWDMIDWDME.



Spørgsmål: Hvilket optisk stik har du brug for?

A: Optikboksen kan konfigurere det optiske stik i overensstemmelse med kravene gratis.
