Højeffekt 1550 nm DFB fibrøs laserlaserdiode sommerfugl

Send forespørgsel

Produkt beskrivelse

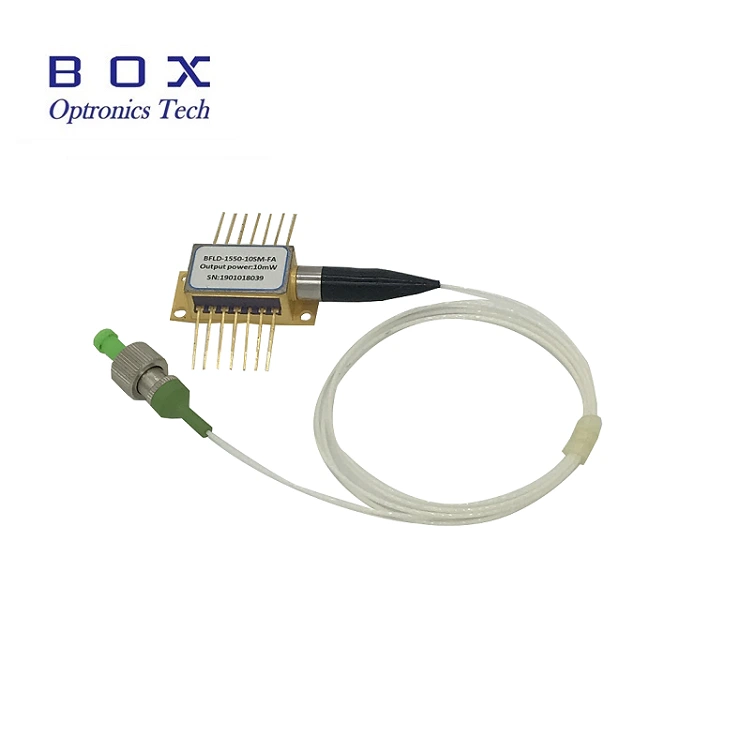

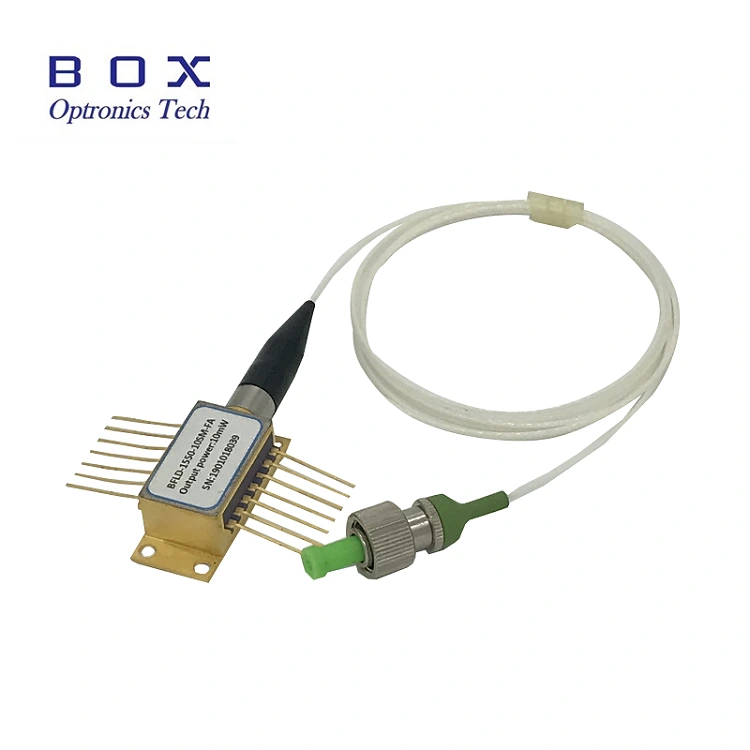

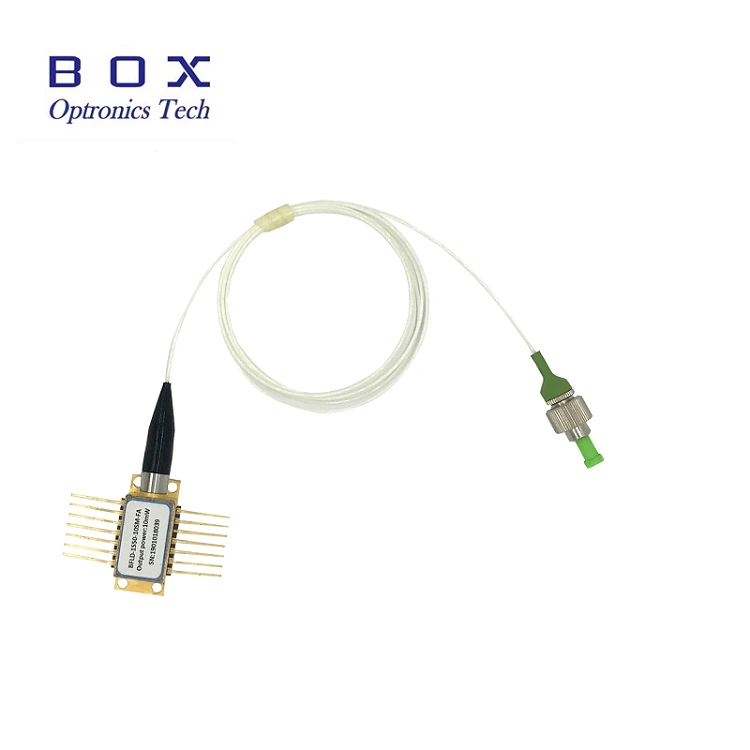

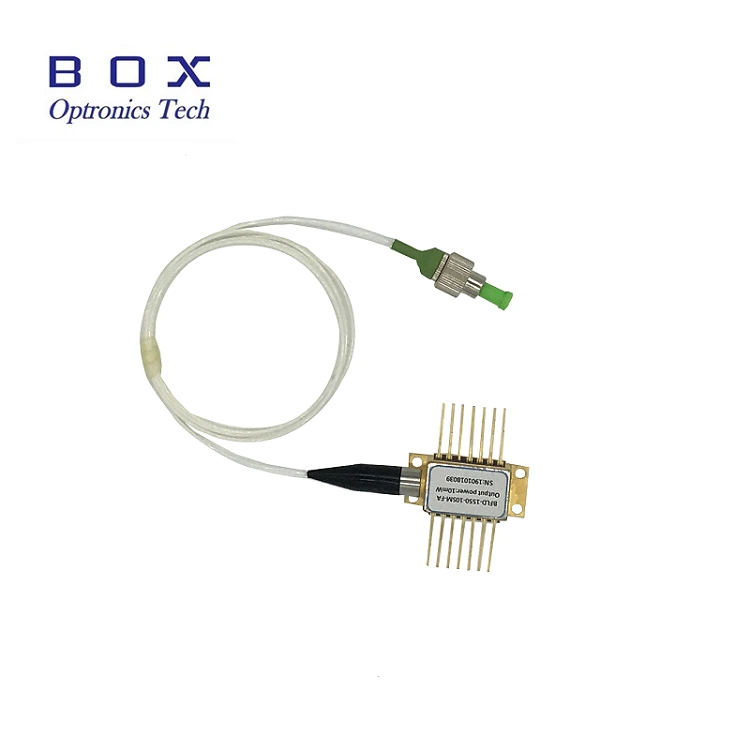

Højeffekt 1550 nm DFB fibrøs laserlaserdiode sommerfugl

1. Introduktion:

Høj effekt 1550 nm DFB-fibrøs-bundet laserlaser-sommerfugllaserdiode bruges hovedsageligt som et optisk signal til den optiske forbindelse af store kapaciteter over lange afstande såvel som i en lang række nye anvendelser, såsom fiberprobing, 3D-nonding, gaslyd og diagnose af sygdomme, såsom respiratorisk og vasculær overvågning. I området med gaslydende bruges det som en lysskilde til gassensorer, der detekterer methan lækker rundt om fabriksrørene.
Boxoptronics giver DFB-LD bølgelængder fra 1270 nm til 1610 nm, som bruges i forskellige applikationer.
Boxoptronics DFB-LD-moduler svarer til ROHS-direktivet. Modulet har en 14-polet form af sommerfuglen og inkluderer TEC til temperaturkontrol og PD til en optisk outputmonitor.

2. Funktioner:

Eksempler på optisk output: 1310 nm/40 MW, 1550 nm/10 MW, 20 MW, 100 MW, 1653 nm;
Central bølgelængde på 1550 nm;
14-polet krop af sommerfuglen;
Inkluderer en optisk isolator, en skærm og køler;
FC/APC eller FC/PC -stik med fiber -optisk forbindelse.

3. Ansøgning:

Kabel -tv -system;
Optisk forbindelse CWDM/DWDM;
Lokale, globale og bytetværk;
Laserkilde CW 1550 nm.

4. Elektro -optiske egenskaber (t = 25 ℃):

Parameter	symbol	tilstand	Det er jeg.	Type.	Maks.	Arbejdsenhed
Den centrale bølgelængde	Platform s	Tl = 15 ~ 35 ℃ CW	1548	1550	1552	Nm
Optisk udgangseffekt	ved	-	10	-	-	MW
Tærskelstrøm	Meget	-	-	10	35	Om.
Effektiviteten af hældningen	Nu kan jeg ikke gå.	Outputkapacitet CW 5MW	0.05	0.11	0.2	MVT/MA
Arbejdsstrøm	IOP.	af = 10MW (CW)	-	100	200	Om.
Bredden af den spektrale linje	LU	Fwhm	-	3	-	MGC
Direkte laserspænding	Vf	Outputkapacitet CW 10 MW	-	1.2	3.0	V.
Mørk strømovervågning	Identifikator	-	-	-	0.1	Mkr
Passing Strip (@-3db)	Vvo	-	-	2.5	-	GHC
Hastighedsregimeundertrykkelseskoefficient	SMSR	CW	35	40	-	Db
Optisk isolering	-	-10	30	-	-	Db
Ingen relativ intensitet	Rin Lin	CW, udgangseffekt 5 MW	-	-145	-	Db
Det fandt kun temperaturen	Ts	-	15	-	35	℃
inputmodstand	Sadel	-	22	25	28	Om.
Termistorstrøm	Itk	-	10	-	100	Mkr
Termistorens modstand	Rt	TL = 25 ℃	9.5	10	10.5	PCS
Teknisk strøm	Støvler	TL = 25 ℃, TC = 70 ℃	-	-	1.5	EN)
Tekstspænding	Vtek	TL = 25 ℃, TC = 70 ℃	-	-	3.5	V.
Teknisk kapacitet	ΔT	TC = 70 ℃	-	-	50	℃
Temperaturen på termeren	-	-	-	-	100	℃
Bølglængde (EOL)	Blandt dem	Tjek på toppen 25 års liv	-	-	± 0,1	Nm
bølgelængde koefficient	DL/DT	Temperatur ved15 ° C til35 ° C	-	0.09	-	Nm/℃
bølgelængde koefficient	Dl	-	-	0.01	-	nm / mm

5. Bestemmelse af eksport (enhed: mm):

Tip1

Tip2

6. Levering, levering og vedligeholdelse

Alle produkter blev kontrolleret, før de sendte;

Alle produkter har en garantiperiode på 1-3. (Efter den kvalitetsgaranti, begynder indsamlingen af passende vedligeholdelsesgebyrer.)

Vi værdsætter din virksomhed og tilbyder en instant7-dages returpolitik. (efter 7 dage efter modtagelse af varer);

Hvis de varer, du køber i vores butik, ikke har perfekt kvalitet, det vil sige, de fungerer ikke elektronisk i henhold til producentens specifikationer, skal du blot returnere dem til os for at erstatte eller returnere pengene;

Hvis varerne er defekte, skal du underrette os inden for 3 dage efter leveringsøjeblikket;

Eventuelle poster skal returneres i den oprindelige tilstand for at have ret til at vende tilbage eller erstatte;

7. Ofte stillede spørgsmål

Spørgsmål: Hvilken bølgelængde vil du have?

A: Vi har store bølgelængder fra1270do1650nm.

Spørgsmål: Hvad er kravene til udgangseffekt?

A: Vi har en 110 MW og 20 MW muligheder, vi kan også konfigurere i overensstemmelse med dine krav.

Spørgsmål: Hvilken type fiber vil du have?

A: Fiberlypm.
