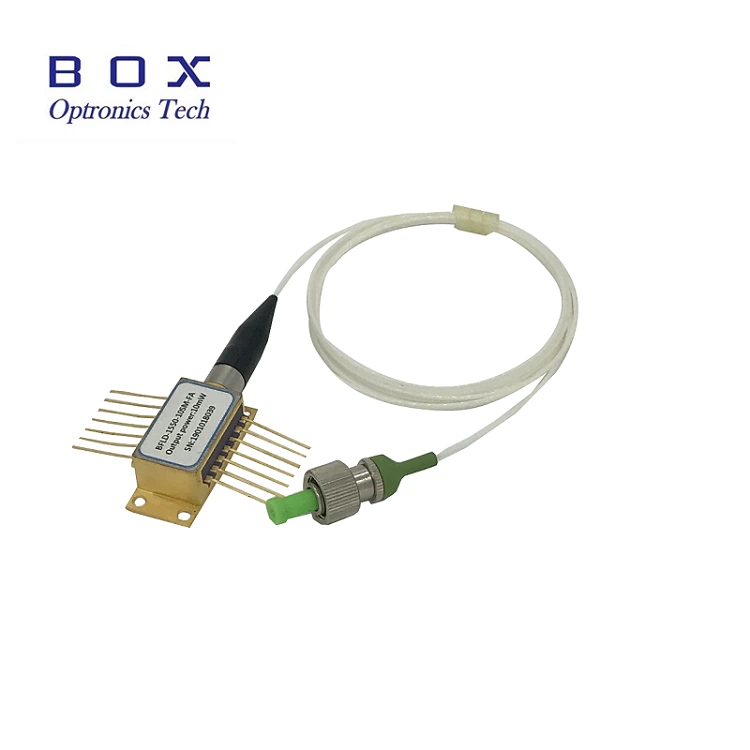

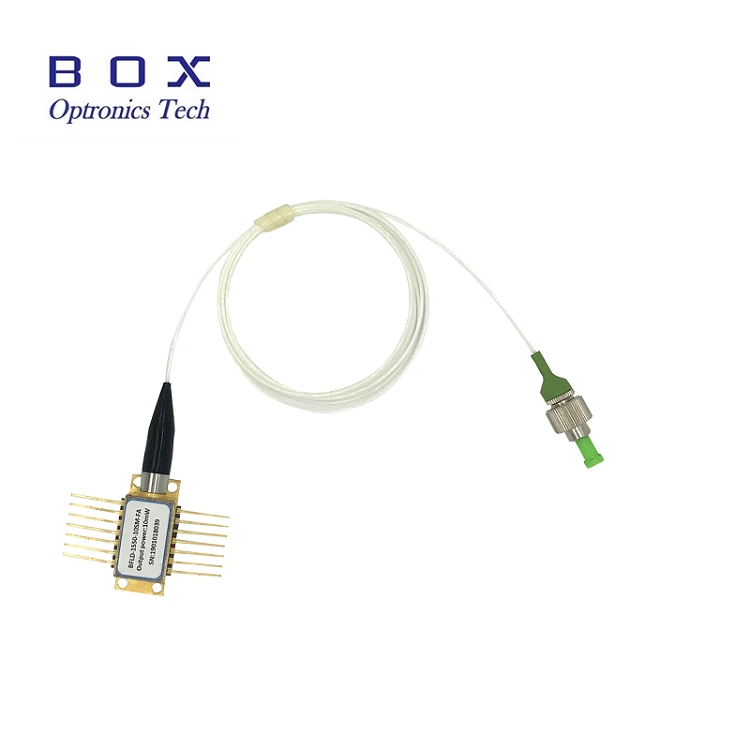

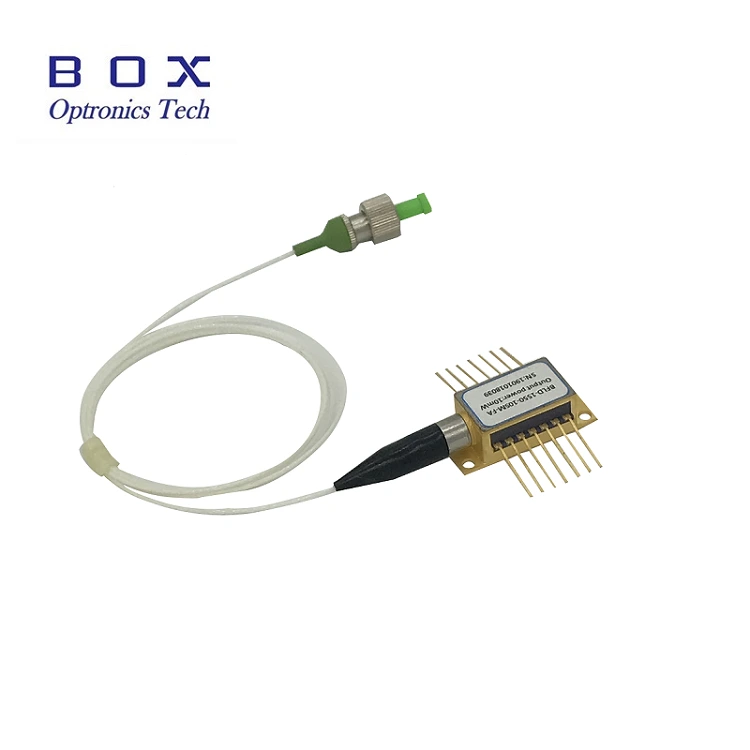

DWDM 14pin sommerfuglpakke laserdiode
DWDM 14pin sommerfuglpakke-laserdiode er en højtydende DFB-laserdiode. De centrale bølgelængder er placeret på DWDM (ITU -gitteret) bølgelængder med kanaler på 100 GHz -kanaler. Laserchip IngaAs MQW (multi-vanity-grober) DFB (distribueret feedback) er hermetisk forseglet inde i 14-polet sommerfuglkasse udstyret med en termistor, termoelektrisk køler (TEC), en kontrolfotodid og en indbygget optisk isolator. Dette lasermodul har en hastighed på lige modulering på 2,5 GB/s. Dette produkt kan bruges i forskellige OC-48- eller STM-16-systemer.
DWDM 14pin sommerfuglpakke laserdiode
1. Introduktion til produktet: DWDM 14pin sommerfuglpakke laserdiode
DWDM 14pin sommerfuglpakke-laserdiode er en højtydende DFB-laserdiode. De centrale bølgelængder er placeret på DWDM (ITU -gitteret) bølgelængder med kanaler på 100 GHz -kanaler. Laserchip IngaAs MQW (multi-vanity-grober) DFB (distribueret feedback) er hermetisk forseglet inde i 14-polet sommerfuglkasse udstyret med en termistor, termoelektrisk køler (TEC), en kontrolfotodid og en indbygget optisk isolator. Dette lasermodul har en hastighed på lige modulering på 2,5 GB/s. Dette produkt kan bruges i forskellige OC-48- eller STM-16-systemer.
2. funktioner i produktet: DWDM 14pin sommerfuglpakke laserdiode
Standard ITU -gitterbølgelængder;
Forbedret design af den analoge chip;
Reduktion af udstyr til udstyr i en koncentrator
Bredt temperaturområde;
Svarer til ROHS.
3. applikation DWDM 14pin Butterfly Package Laser Dig
LCATV Broadcast Networks;
Netværk med begrænset fiber.
4. Optiske og elektriske egenskaber DWDM 14pin sommerfuglpakke laserdiode
|
Parameter |
symbol |
tilstand |
Det er jeg. |
Type. |
Maks. |
Arbejdsenhed |
|
Længden af bølgen af arbejde |
Blandt dem |
Settage ITU |
Se Stykitu kanalnumre |
Nm |
||
|
Optisk udgangseffekt |
PF |
- |
6 |
- |
20 |
MW |
|
Tærskelstrøm |
Meget |
25 ℃ |
- |
- |
20 |
Om. |
|
Arbejdsstrøm |
IOP. |
- |
- |
- |
120 |
Om. |
|
Arbejdsspænding |
Vap |
25 ℃ |
|
|
2.5 |
B) |
|
Hastighedsregimeundertrykkelseskoefficient |
SMSR |
- |
30 |
- |
- |
Db |
|
Optisk tab af afkast |
Alle. |
- |
40 |
- |
- |
Db |
|
Optisk isolator |
Jesus |
25 ℃ |
30 |
- |
- |
Db |
|
MPDTOM CURRENT |
Identifikator |
IOP = 0mA, VRM = 5V |
- |
- |
0.2 |
Mkr |
|
Mpdtok i forhold til udgangseffekt |
- |
VRM = 5och |
10 |
- |
200 |
Ma/in |
|
Tekstspænding |
Vtek |
- |
-2,5 |
- |
3.8 |
V. |
|
Termistorens modstand |
Rt |
25 ℃ |
9.5 |
10 |
10.5 |
PCS |
|
Værdi Bbermistor |
Der er to personer blandt dem. |
25 ℃/80 ℃ |
- |
3950 |
- |
TIL. |
|
Forholdet mellem transportøren/støj |
Cnr. |
- |
- |
1.3 |
- |
Db |
|
Sammensatte anden ordre |
CSO, CSO |
- |
- |
- |
-55 |
DBM |
|
Sammensat tredobbelt rytme |
- |
- |
- |
- |
-64 |
Db |
5. Numerifikation af nettingkanalen i den analoge laser babochkodwdm DFB 10MW 14pindlacatv
|
Kanalkanal |
Bølglængde (NM) |
Kanalkanal |
Bølglængde (NM) |
Kanalkanal |
Bølglængde (NM) |
|
64 |
1526.44 |
47 |
1539.77 |
30 |
1553.33 |
|
63 |
1527.22 |
46 |
1540.56 |
29 |
1554.13 |
|
62 |
1527.99 |
45 |
1541.35 |
28 |
1554.94 |
|
61 |
1528.77 |
44 |
1542.14 |
27 |
1555.75 |
|
61 |
1529.55 |
43 |
1542.94 |
26 |
1556.56 |
|
59 |
1530.33 |
42 |
1543.73 |
25 |
1557.36 |
|
58 |
1531.12 |
41 |
1544.53 |
24 |
1558.17 |
|
57 |
1531.90 |
40 |
1545.32 |
23 |
1558.98 |
|
56 |
1532.68 |
39 |
1546.12 |
22 |
1559.79 |
|
55 |
1533.47 |
38 |
1546.92 |
21 |
1560.61 |
|
54 |
1534.25 |
37 |
1547.72 |
20 |
1561.42 |
|
53 |
1535.04 |
36 |
1548.51 |
19 |
1562.23 |
|
52 |
1535.82 |
35 |
1549.32 |
18 |
1563.05 |
|
51 |
1536.61 |
34 |
1550.12 |
- |
- |
|
50 |
1537.40 |
33 |
1550.92 |
- |
- |
|
49 |
1538.19 |
32 |
1551.72 |
- |
- |
|
48 |
1538.98 |
31 |
1552.52 |
- |
- |
6. Emballageklemmen og bestemmelsen af eksporten af laserdioden af pakken med sommerfuglens smørchodwdm 14pin (enhed: mm)
|
Tip1
|
Tip2
|
7. Levering, levering og vedligeholdelse
Alle produkter blev kontrolleret, før de sendte;
Alle produkter har en garanti på 1 år. (Efter den kvalitetsgaranti, begynder indsamlingen af passende vedligeholdelsesgebyrer.)
Vi værdsætter din virksomhed og tilbyder en instant7-dages returpolitik. (efter 7 dage efter modtagelse af varer);
Hvis de varer, du køber i vores butik, ikke har perfekt kvalitet, det vil sige, de fungerer ikke elektronisk i henhold til producentens specifikationer, skal du blot returnere dem til os for at erstatte eller returnere pengene;
Hvis varerne er defekte, skal du underrette os inden for 3 dage efter leveringsøjeblikket;
Eventuelle poster skal returneres i den oprindelige tilstand for at have ret til at vende tilbage eller erstatte;
Køberen er ansvarlig for alle afholdte leveringsomkostninger.
8. Ofte stillede spørgsmål
Spørgsmål: Hvad er applikationer og nøjagtighed af bølgelængden?
A: Bokset optik kan give bølgelængden af CWDMIDWDME.
Spørgsmål: Hvilket optisk stik har du brug for?
A: Optikboksen kan konfigurere det optiske stik i overensstemmelse med kravene gratis.
