974 nm laserpumpediode FBG stabiliserede 14-polet smør LD med TEC
974 nm laserdiode FBG stabiliserede 14-polet LD-sommerfugl med TEC for at "blokere" længden af strålingsbølgen. Det giver et smalt båndspektrum uden støj, selv med ændringer i temperatur, excitationsstrøm og optisk feedback. Valget af bølgelængde er tilgængeligt til applikationer, der kræver den højeste præstationskontrol med de højeste tilgængelige kapaciteter. Denne 974 nm laserpumpediode svarer til Telcordia GR-468-core beskrevet i anmodningen.
974 nm laserpumpediode FBG stabiliserede 14-polet smør LD med TEC
1. Introduktion 974 nm laserpumpe diode FBG stabiliserede 14-polet smør LD med TEC
974 nm laserpumpediode bruger FBG -stabilisering til at “blokere” længden af strålingsbølgen. Det giver et smalt båndspektrum uden støj, selv med ændringer i temperatur, excitationsstrøm og optisk feedback. Valget af bølgelængde er tilgængeligt til applikationer, der kræver den højeste præstationskontrol med de højeste tilgængelige kapaciteter. Denne 974 nm laserpumpediode svarer til Telcordia GR-468-core beskrevet i anmodningen.
2. Funktioner på 974 nm pumpelaserdiode FBG af en stabiliseret 14-polet LD-sommerfugl med TEC
Epoxy og uden en flux 14-polet krops sommerfugl med SM/PM-fiber;
Stabilisering af fiberbragg -barer;
Valget af bølgelængde er tilgængeligt;
Integreret termoelektrisk køler, termistor og kontroldiode.
3. brugen af 974 nm pumpelaserdiode FBG stabiliserede 14-polet smør LD med TEC
EDFA -arkitektur med en reduceret mængde pumpning;
Store range kabel -tv -motorveje (CATV) og distribution med et meget stort antal knudepunkter.
4. Optiske og elektriske egenskaber på 974 nm laserpumpediode FBG stabiliserede 14-polet LD-sommerfugl med TEC
|
Parameter |
symbol |
Det er jeg. |
Type. |
Maks. |
Arbejdsenhed |
Noter |
|
Ldpoge strøm |
Meget |
|
60 |
100 |
Om. |
CW |
|
udgangseffekt |
PF |
|
|
700 |
MW |
If (Bol) <1000 le |
|
LD -RECTING AFSDUK |
Hvis |
|
1100 |
1200 |
Om. |
PF = nominel magt |
|
Gratis bøjningskraft |
Prink Kink |
450 |
|
|
MW |
> = 1,2 *Nominel Overlord |
|
Gratis bøjningskraft |
Iking Kink |
> = 1,2 * if (bol) |
Nm |
[1] |
||
|
Ld rektumspænding |
Vf |
|
|
2.5 |
V. |
PF = nominel magt |
|
Den centrale bølgelængde |
Platform s |
973 |
974 |
975 |
Nm |
Peak, PF = nominelt niveau |
|
Drej af maksimalbølgen i øjeblik |
λp/også |
|
|
0.02 |
Nm/℃ |
T: Temperaturfbg. |
|
Spectrums bredde |
Blandt dem |
|
|
1 |
Nm |
Rms @ -13 dB |
|
Stabiliteten af spektret |
|
-0,5 |
|
0.5 |
Nm |
Pf = nominel magt, t = 60'erne |
|
Overvåge respons |
IM / PF |
|
8 |
20 |
UA / MW |
VPD = 5V, PF = nominel strøm |
|
Overvågning af reaktionsstabilitet |
|
|
|
20% |
|
@Alle driftstemperatur |
|
Mørk strømovervågning |
Identifikator |
|
|
50 |
På |
VPD = 5V |
|
Teknisk strøm |
Støvler |
|
|
2 |
EN) |
Tcase = 75 ℃ |
|
Tekstspænding |
Vtek |
|
|
3.5 |
V. |
Tcase = 75 ℃ |
|
TEC Modulanergo forbrug |
Accept |
|
|
5 |
W. |
Tcase = 75 ℃ |
|
Kraftstabilitet> 20 MW 10-20MW 3,5-10mvt |
|
|
|
0.2 0.5 1 |
Db |
Fra top til top, t = 60'erne, DC -prøveudtagning op til 50 kHz, TC = 25 ℃ |
|
Sporingsfejl |
De |
-0,5 |
|
0.5 |
Db |
TC = -5 ~ 75, november. [2] |
|
Termistorens modstand |
Rt |
9.5 |
10 |
10.5 |
Kom PCS |
TSTG = 25 ℃ |
|
Konstant termistorab |
Bt. |
|
3900 |
|
TIL. |
TSTG = 25 ℃ |
Bemærkninger:
Ikke
[2] Sporingsfejlen bestemmes ved en given tilfældestemperatur, dette er en ændring i fiberkraften med en konstant monitorstrøm med hensyn til den målte værdi i IF25 ℃.

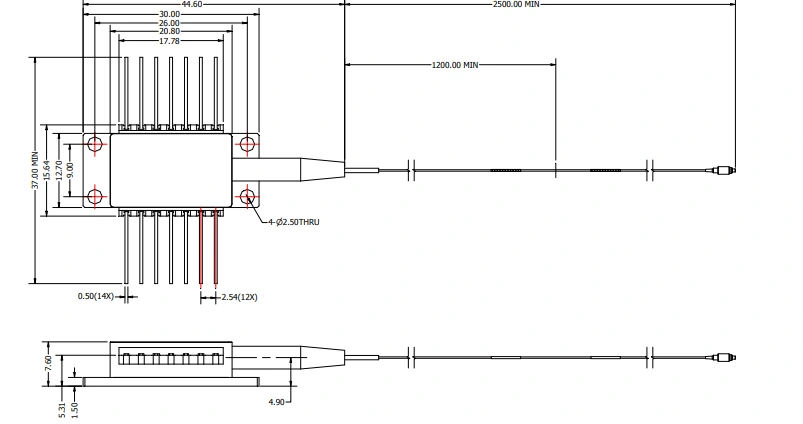

5. Bestemmelse af tegningen af emballage og eksport (enhed: MM)
|

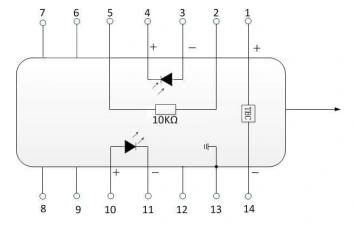

stift |
beskrivelse |
stift |
beskrivelse |
|
1 |
Teknisk (+) |
14 |
Kun (-) |
|
2 |
Termistor, termistor |
13 |
Korpsets land |
|
3 |
Pdand |
12 |
NC |
|
4 |
CathoDPD |
11 |
Cathodld |
|
5 |
Termistor, termistor |
10 |
Anodld |
|
6 |
NC |
9 |
NC |
|
7 |
NC |
8 |
NC |
6. Levering, levering og vedligeholdelse
Alle produkter blev kontrolleret, før de sendte;
Alle produkter har en garanti på 1 år. (Efter den kvalitetsgaranti, begynder indsamlingen af passende vedligeholdelsesgebyrer.)
Vi værdsætter din virksomhed og tilbyder en instant7-dages returpolitik. (efter 7 dage efter modtagelse af varer);
Hvis de varer, du køber i vores butik, ikke har perfekt kvalitet, det vil sige, de fungerer ikke elektronisk i henhold til producentens specifikationer, skal du blot returnere dem til os for at erstatte eller returnere pengene;
Hvis varerne er defekte, skal du underrette os inden for 3 dage efter leveringsøjeblikket;
Eventuelle poster skal returneres i den oprindelige tilstand for at have ret til at vende tilbage eller erstatte;
Køberen er ansvarlig for alle afholdte leveringsomkostninger.
7. Ofte stillede ofte spørgsmål
Spørgsmål: Hvad er applikationer og nøjagtighed af bølgelængden?
A: Bokset optik kan tilvejebringe en bølgelængde på 974NM og976NM til valg.
Spørgsmål: Hvilket optisk stik har du brug for?
A: Optikboksen kan konfigurere det optiske stik i overensstemmelse med kravene gratis.
