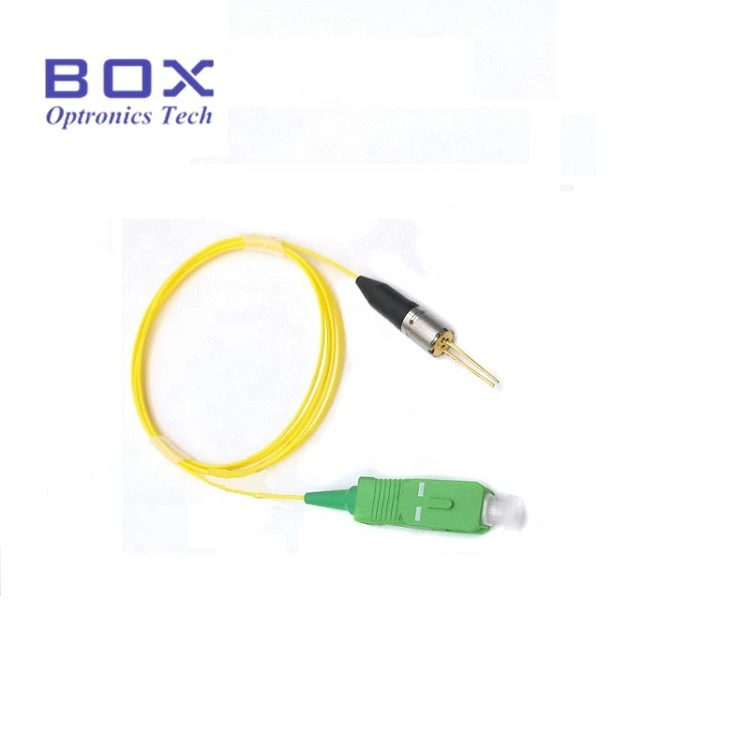

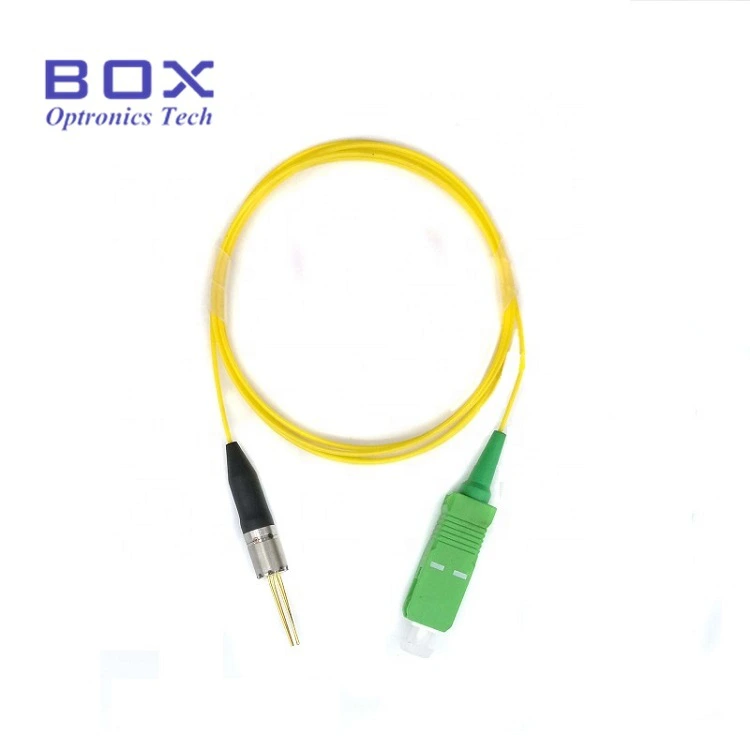

1270 nm DFB koaksial laserdiode med en pygtele

1270 nm DFB koaksial laserdiode med en pygtele

1. Introduktion:

Serie1270 nm DFB koaksial laserdiode med en pygteleMed en distribueret feedback (DFB) med adskillige kvantehul (MQW) var der specielt designet til at tilfredsstille SONET CWDM transmissionskrav. Enheder er kendetegnet ved en høj udgangseffekt og en lang række driftstemperaturer. Deres ikke -cheese, hermetiske, koaksiale fiberbygninger med en pigtail er et økonomisk effektivt middel til at tilvejebringe en højhastigheds lyskilde til mellemstore og høje range applikationer.

2. Funktioner:

Bølgelængde på 1270 nm;
Udgangseffekt 1 MW ~ 4 MW;
Bygget -i Ingaas/pin;
Integreret optisk isolator;
Område af driftstemperaturer: Fra -20 til 80 ℃.

3. applikationsområder:

Testudstyr;
WDM -system;
CATV omvendt kanal;
Et andet analogt transmissionssystem.

4. Elektro -optiske egenskaber (t = 25 ℃):

Parameter	Symbol	Tilstand	Det er jeg.	Type.	Maks.	Enhed
Den centrale bølgelængde	λss	Af = pf	1260	1270	1280	Nm
Åben optisk kraft	PF	Hvis = ith+20. og 20.	2	-	-	MW
Tærskelstrøm	Flokk		4		10	om
Arbejdsspænding	Wf	-	-	1.2	1.5	PF
Tid for vækst/nedtur	TR / TF	Jaf = Yath, af = PF (20-80)%	-	-	0.4	Ns
Nuværende skærm	Я	Af = pf	0.1	-	1	om
Kapacitet	С	-	-	10	15	PF
Spektral bredde (-20 dB)	Dl	Hvis = ith+20. og 20.		1.6	2.5	Nm
Sporingsfejl	De	-	-1.0	-	1.0	db
Optisk isolering	Seng	-	30	-	-	db
Intermoduleringsforvrængninger ca. 2 sekunder.	IMD2	-	-	-	-50	Dbn
Intermodulation forvrængninger af 3. orden	IMD3	-	-	-	-60	Dbn
Relativ støjintensitet	Rin	-	-	-	-145	DB/Hz
Sideundertrykkelseskoefficient	Crap	PO = 2 mvt	40	-	-	db



5. Tegning af emballage og bestemmelse af konklusioner (måleenhed: mm):





6 levering, forsendelse og vedligeholdelse

Alle produkter testes inden afsendelse;

En garanti for en periode på 1 til 3 år strækker sig til alle produkter. (Efter afslutningen af ​​garantiperioden opkræves det tilsvarende vedligeholdelsesbetalingsgebyr.)

Vi værdsætter din virksomhed og tilbyder en politik for øjeblikkelig refusion inden for 7 dage (7 dage efter modtagelse af varerne);

Hvis de varer, du køber i vores butik, ikke er en ideel kvalitet, det vil sige, svarer de ikke til producentens elektroniske specifikationer, skal du blot returnere dem til os for at erstatte eller returnere pengene;

Hvis varerne har mangler, bedes du informere os om dette inden for 3 dage fra leveringsdatoen;

For at returnere penge eller udskiftning skal eventuelle varer returneres i deres oprindelige tilstand;

Køberen er ansvarlig for alle leveringsomkostninger.



7. Ofte stillede spørgsmål

Spørgsmål: Hvad er bølgelængden af ​​bølgen?

A: Vi har en bølgelængde af CWDM fra 1270 nm til 1610 nm.



Spørgsmål: Hvad er kravene til udgangseffekt?

A: Box optronics kan laves på en individuel ordre i overensstemmelse med dine krav.
